Hướng dẫn Kỹ thuật và Sổ tay Ứng dụng cho Bộ Ghép Nối PH ZNDC

Giới thiệu

Bộ ghép nối nhanh là một thành phần không thể thiếu trong các môi trường công nghiệp để kết nối các ống khí, công cụ khí nén, đường dẫn bôi trơn và các hệ thống chất lỏng áp suất khác. Bộ Ghép Nối PH ZNDC kết hợp thân hợp kim kẽm đúc (ZnDC) chắc chắn, mạ chrome và van tự động ngắt (tự đóng) bên trong để giảm thiểu mất chất lỏng trong quá trình ngắt kết nối, đồng thời duy trì đặc tính ghép và tách mượt mà. Thiết kế một chiều và các tùy chọn vật liệu (kẽm đúc, thép, đồng thau) khiến nó trở thành lựa chọn linh hoạt cho các ứng dụng trong sản xuất, ô tô, dây chuyền lắp ráp và bảo trì công nghiệp nói chung.

Hướng dẫn kỹ thuật này nhắm đến các kỹ sư và chuyên viên mua sắm đang đánh giá các giải pháp ghép nối cho dịch vụ khí nén, nước và dầu nhẹ ở áp suất lên đến 150 PSI (990 kPa). Tài liệu giải thích cách hoạt động của Bộ Ghép Nối PH ZNDC, cung cấp thông số kỹ thuật và kích thước chi tiết, so sánh với các loại ghép nối khác, đồng thời đưa ra lời khuyên thực tế về lắp đặt và bảo trì để tối đa hóa tuổi thọ và an toàn.

Tổng quan Kỹ thuật

Chức năng và Nguyên lý Hoạt động

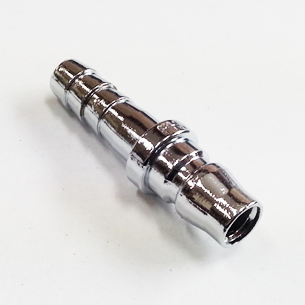

Bộ Ghép Nối PH ZNDC là một bộ ghép nối nhanh một chiều có van tự động ngắt (còn gọi là van poppet hoặc van kiểm tra) tích hợp trong thân bộ ghép nối. Khi một phích cắm (nipple) tương thích được chèn vào, nó ép van bên trong, cho phép chất lỏng chảy qua bộ ghép nối. Khi phích cắm được tháo ra, van tự động đóng lại, giảm thiểu mất áp suất và chất lỏng từ hệ thống, đồng thời giảm nguy cơ xả không kiểm soát.

Các thành phần cơ học chính:

• Thân bộ ghép nối: Hợp kim kẽm đúc (ZnDC) với lớp mạ chrome để chống ăn mòn và bề mặt mịn.

• Van poppet bên trong: Phần tử van được lò xo đẩy, làm kín với lỗ để ngăn dòng chảy khi ngắt kết nối.

• Vòng đệm: Vòng O-ring hoặc vòng đệm môi đàn hồi (thường là NBR cho sử dụng chung) đảm bảo độ kín chất lỏng.

• Cơ chế khóa: Hệ thống ống lót hoặc rãnh giữ phích cắm khi được gắn và cho phép tháo nhanh.

Một chiều so với Hai chiều

Bộ Ghép Nối PH ZNDC được chỉ định là bộ ghép nối một chiều — nghĩa là van tự động ngắt nằm trong thân bộ ghép nối (socket), do đó việc ngắt kết nối phích cắm sẽ tắt dòng chảy ở phía bộ ghép nối. Cấu hình này đặc biệt hữu ích khi bạn muốn cách ly các thiết bị hoặc đường công cụ để đường hạ lưu không còn áp suất khi công cụ được ngắt kết nối. Ngược lại, các bộ ghép nối hai chiều (cả phích cắm và socket đều có van) có thể cung cấp cách ly ở cả hai phía và đôi khi giảm các xung áp suất trong quá trình kết nối/ngắt kết nối. Việc chọn một chiều hay hai chiều phụ thuộc vào cấu trúc hệ thống và yêu cầu an toàn.

Tương thích Chất lỏng và Phạm vi Vận hành

Bộ Ghép Nối PH ZNDC được thiết kế để sử dụng với khí nén, nước và dầu nhẹ. Phạm vi áp suất và nhiệt độ làm việc được nêu là:

• Áp suất làm việc: 0–150 PSI (0–990 kPa)

• Nhiệt độ làm việc: 32–140°F (0–60°C)

Việc chọn vật liệu vòng đệm (NBR, EPDM hoặc FKM/Viton) cần phù hợp với loại chất lỏng và nhiệt độ vận hành để tránh hỏng vòng đệm sớm hoặc vấn đề không tương thích với chất lỏng. Xem phần Hướng dẫn Vật liệu và Vòng đệm để biết các khuyến nghị.

Thông số kỹ thuật và Kích thước

Bộ Ghép Nối PH ZNDC có sẵn trong ba mẫu định danh phù hợp với các đường kính trong ống phổ biến và yêu cầu dòng chảy. Các bảng sau trình bày các thuộc tính kỹ thuật cho các biến thể tiêu chuẩn. Trừ khi được chỉ định khác, các kích thước là danh định và có thể thay đổi nhẹ tùy thuộc vào tùy chọn ren và dung sai sản xuất.

Thông số Mẫu Bộ Ghép Nối PH ZNDC

Mẫu	Đường kính Trong Ống (mm)	Tùy chọn Ren/Cổng	Lưu lượng Định danh (Cv)	Áp suất Làm việc	Phạm vi Nhiệt độ	Trọng lượng Xấp xỉ
PH 20	9.5 mm (3/8″)	1/4″ NPT / 1/4″ BSPP	0.9	0–150 PSI (0–990 kPa)	32–140°F (0–60°C)	khoảng 40 g (0.088 lb)
PH 30	11 mm (7/16″)	3/8″ NPT / 3/8″ BSPP	1.6	0–150 PSI (0–990 kPa)	32–140°F (0–60°C)	khoảng 60 g (0.13 lb)
PH 40	15 mm (5/8″)	1/2″ NPT / 1/2″ BSPP	3.0	0–150 PSI (0–990 kPa)	32–140°F (0–60°C)	khoảng 110 g (0.24 lb)

Ghi chú về bảng thông số: Giá trị Cv (hệ số dòng chảy) là ước tính kỹ thuật điển hình phản ánh khả năng dòng chảy tương đối giữa các mẫu—Cv thực tế nên được xác nhận bằng dữ liệu kiểm tra của nhà cung cấp cho các tính toán dòng chảy quan trọng. Các tùy chọn ren/cổng được cung cấp phổ biến; khách hàng có thể chỉ định các bộ điều hợp kết nối thay thế hoặc ngạnh ống tích hợp.

Vật liệu và Chất lượng Chế tạo

Vật liệu Thân: Hợp kim Kẽm Đúc (ZnDC)

Thân Bộ Ghép Nối PH ZNDC được sản xuất từ hợp kim kẽm đúc (thường là hợp kim dòng Zamak như Zamak 3 hoặc Zamak 5). Hợp kim kẽm đúc được sử dụng rộng rãi cho các bộ ghép nối vì chúng cung cấp:

• Độ ổn định kích thước tốt và dung sai lặp lại từ đúc áp lực.

• Tỷ lệ sức mạnh trên chi phí cao cho các linh kiện chịu tải vừa phải.

• Khả năng gia công tuyệt vời cho các hoạt động thứ cấp như lỗ bên trong và ren.

• Hoàn thiện bề mặt đáng tin cậy: mạ chrome cung cấp khả năng chống ăn mòn, giảm ma sát và bề mặt mịn để ghép.

Thành phần hợp kim kẽm đúc điển hình (tham khảo) bao gồm khoảng 94–96% Zn với các bổ sung nhỏ Al, Mg và Cu. Hợp kim chính xác và xử lý nhiệt ảnh hưởng đến độ cứng và đặc tính cơ học; tham khảo bảng dữ liệu nhà cung cấp để biết thông tin cấp hợp kim cụ thể.

Vật liệu Thân Thay thế: Thép và Đồng thau

Ngoài lõi kẽm đúc, Bộ Ghép Nối PH ZNDC có sẵn trong các biến thể thép và đồng thau để phù hợp với các môi trường đòi hỏi cao:

• Biến thể thép: Cung cấp khả năng chống va đập cao hơn, độ bền kéo cải thiện và hiệu suất tốt hơn trong các môi trường chịu lạm dụng cơ học. Thân thép có thể được mạ (kẽm, niken) để chống ăn mòn; thép không gỉ được sử dụng trong các môi trường ăn mòn cao hoặc vệ sinh nhưng thường được cung cấp như một dòng bộ ghép nối riêng biệt.

• Biến thể đồng thau: Cung cấp khả năng chống ăn mòn tuyệt vời với nước và dầu, đồng thời cải thiện tính tương thích làm kín với một số chất lỏng. Đồng thau thường được sử dụng trong hệ thống ống nước, hàng hải và môi trường dầu mỏ.

Mạ và Lớp phủ

Mạ chrome trên bề mặt kẽm đúc cung cấp một lớp hoàn thiện cứng, chống mài mòn với khả năng chống ăn mòn vừa phải và giảm ma sát trong quá trình ghép. Độ dày mạ chrome điển hình cho mục đích trang trí và bảo vệ nhẹ nằm trong khoảng micromet đơn đến thấp. Nơi cần bảo vệ chống ăn mòn mạnh hơn, có thể chỉ định các tùy chọn thụ động hóa hoặc mạ niken.

Vòng đệm và Linh kiện Bên trong

Vòng đệm đàn hồi rất quan trọng để duy trì hiệu suất không rò rỉ và tuổi thọ dài. Các vật liệu mặc định điển hình bao gồm:

• Cao su Nitrile (NBR/Buna-N): Lựa chọn tiêu chuẩn cho khí nén và hầu hết các loại dầu; đặc tính cơ học tốt ở nhiệt độ môi trường.

• EPDM: Ưu tiên khi tiếp xúc với nước hoặc hơi nước; không tương thích với dầu mỏ.

• FKM (Viton): Khả năng chịu nhiệt độ cao và kháng hóa chất cho các chất lỏng mạnh và hoạt động ở nhiệt độ cao hơn (nếu cần).

Lò xo bên trong và linh kiện poppet thường là thép không gỉ hoặc thép lò xo mạ để chống mỏi; độ hoàn thiện bề mặt và dung sai của chúng quyết định sự mượt mà của chu kỳ ghép/tháo và hiệu suất làm kín van.

Các Tính năng Chính

Bộ Ghép Nối PH ZNDC kết hợp một số đặc điểm thiết kế được chế tạo để đáp ứng các yêu cầu công nghiệp về độ tin cậy, tốc độ và an toàn:

• Van Tự động Ngắt Tích hợp: Giảm thiểu mất chất lỏng và không khí khi ngắt kết nối và cách ly các đường hạ lưu để vận hành an toàn, sạch hơn.

• Hoạt động Một chiều: Ngăn dòng chảy ngược và đảm bảo giảm áp suất của các đường công cụ khi ngắt kết nối.

• Cấu trúc Kẽm Đúc: Cân bằng chi phí và hiệu suất—bền trong sử dụng công nghiệp bình thường và phù hợp với mạ chrome để cải thiện khả năng chống mài mòn và ăn mòn.

• Nhiều Tùy chọn Vật liệu: Các biến thể thép và đồng thau cung cấp sự linh hoạt cho các môi trường cơ học hoặc ăn mòn khắc nghiệt hơn.

• Kích cỡ Cổng Tiêu chuẩn: Có sẵn trong các kích cỡ ren phổ biến (1/4″, 3/8″, 1/2″) để dễ dàng tích hợp với các đường ống và phụ kiện hiện có.

• Ghép và Tháo Mượt mà: Dung sai thiết kế và hình học poppet bên trong giảm lực ghép và giảm thiểu phản ứng hoặc xung áp suất.

• Tính Tương thích Hoán đổi: Tương thích với nhiều phích cắm và nipple tiêu chuẩn công nghiệp, cho phép nâng cấp trong các hệ thống hiện có (xác minh tính tương thích hoán đổi với dữ liệu nhà cung cấp).

• Lớp hoàn thiện Chrome: Cải thiện thẩm mỹ, chống ăn mòn vừa phải và giảm ma sát trên các bề mặt ngoài.

Trường hợp Sử dụng và Ứng dụng

Bộ Ghép Nối PH ZNDC được thiết kế cho sử dụng công nghiệp chung trên nhiều lĩnh vực. Các trường hợp sử dụng điển hình bao gồm:

Dây chuyền Sản xuất và Lắp ráp

Các nhà máy lắp ráp và dây chuyền sản xuất thường sử dụng các công cụ khí nén (máy vặn lực, máy mài, máy bắn đinh). Bộ Ghép Nối PH ZNDC cho phép thay đổi công cụ dễ dàng và tự động ngắt khi công cụ được ngắt kết nối, giảm lãng phí khí nén và giúp duy trì áp suất đường dây ổn định.

Sửa chữa và Bảo trì Ô tô

Các hoạt động gara và bảo trì yêu cầu các bộ ghép nối bền để kết nối các máy vặn khí, súng bắn lực, súng thổi và thiết bị phun sơn. Thân kẽm đúc và lớp hoàn thiện chrome cung cấp khả năng chống mài mòn, trong khi tự động ngắt ngăn chặn sương dầu hoặc khí nén xả ra khu vực làm việc trong quá trình thay đổi công cụ.

Phân phối Chất lỏng Công nghiệp Chung

Ngoài khí nén, Bộ Ghép Nối PH ZNDC có thể được sử dụng trong các đường nước hoặc dầu nhẹ không mạnh (ví dụ: mạch bôi trơn) nơi cần cách ly tự động khi ngắt kết nối. Khi sử dụng với vật liệu vòng đệm phù hợp (EPDM cho nước, NBR hoặc FKM cho dầu), bộ ghép nối hoạt động đáng tin cậy trong các nhiệm vụ bảo trì đa dạng.

Trạm Công cụ và Xưởng

Các đường cố định và jig trong các xưởng máy thường yêu cầu thay đổi công cụ nhanh và cấp nguồn không liên tục. Tính năng ngắt một chiều bảo toàn thiết lập hạ lưu và ngăn chặn áp suất hóa ngẫu nhiên của ống khi công cụ được tháo ra.

So sánh với Các Sản phẩm Tương tự

Để hỗ trợ lựa chọn, bảng sau so sánh Bộ Ghép Nối PH ZNDC với một số loại ghép nối phổ biến: bộ ghép nối kẽm tiêu chuẩn không có van ngắt, bộ ghép nối đồng thau và bộ ghép nối thép không gỉ hai chiều. So sánh tập trung vào các thuộc tính liên quan đến quyết định mua sắm và kỹ thuật.

Thuộc tính	Bộ Ghép Nối PH ZNDC (ZnDC, tự động ngắt)	Bộ Ghép Nối Kẽm Tiêu chuẩn (không có van tự động)	Bộ Ghép Nối Đồng thau (tự động ngắt)	Bộ Ghép Nối Thép Không gỉ Hai chiều
Tự động Ngắt	Có (một chiều)	Không	Có	Có (thường hai chiều)
Vật liệu Thân	Kẽm đúc, mạ chrome	Kẽm đúc	Đồng thau	Thép không gỉ (316/304)
Khả năng Chống ăn mòn	Vừa phải (mạ)	Thấp–vừa phải	Cao	Rất cao
Sức mạnh Cơ học	Vừa phải	Vừa phải	Vừa phải	Cao
Chi phí	Cạnh tranh	Thấp hơn	Cao hơn	Cao nhất
Ứng dụng Điển hình	Công nghiệp chung, xưởng, khí/nước/dầu	Kết nối công cụ chi phí thấp	Đường nước, hàng hải, khu vực dễ bị ăn mòn	Hóa chất, thực phẩm, môi trường ăn mòn cao

Tóm tắt so sánh: Bộ Ghép Nối PH ZNDC cung cấp sự cân bằng chi phí-hiệu quả giữa chức năng tự động ngắt và chất lượng chế tạo cho các môi trường công nghiệp chung. Nên chọn các tùy chọn đồng thau hoặc thép không gỉ khi cần khả năng chống ăn mòn hoặc tương thích chất lỏng cụ thể. Nếu cả hai phía của kết nối cần cách ly tự động, hãy xem xét các hệ thống hai chiều hoặc cấu hình van phích cắm/socket phù hợp.

Lợi ích và Hạn chế

Lợi ích

• Giảm Mất Chất lỏng: Van tự động ngắt ngăn chặn mất khí, nước hoặc dầu khi phích cắm được tháo ra, cải thiện hiệu quả năng lượng và vệ sinh nơi làm việc.

• An toàn: Cách ly tự động các đường dây giảm nguy cơ hiện tượng quất ống hoặc xả không kiểm soát trong quá trình thay đổi công cụ.

• Độ bền Chi phí Hiệu quả: Kẽm đúc với mạ chrome cung cấp tính toàn vẹn cơ học ở mức giá thấp hơn so với thép không gỉ.

• Dễ Tích hợp: Các tùy chọn kích cỡ ren và ống tiêu chuẩn hỗ trợ nâng cấp vào các hệ thống hiện có.

• Ghép Ma sát Thấp: Hình học poppet bên trong được thiết kế và vòng đệm chất lượng cho phép ghép/tháo với lực tác động tối thiểu.

Hạn chế

• Nhạy cảm với Ăn mòn: Kẽm đúc kém chống ăn mòn hơn đồng thau hoặc thép không gỉ; trong các môi trường ăn mòn cao hoặc ven biển, nên chọn các biến thể đồng thau hoặc thép không gỉ.

• Giới hạn Nhiệt độ: Vật liệu vòng đệm tiêu chuẩn và thân đúc giới hạn vận hành liên tục ở khoảng 60°C (140°F); dịch vụ nhiệt độ cao yêu cầu vòng đệm và vật liệu nâng cấp.

• Không dùng cho Chất lỏng Mài mòn hoặc Hạt: Sự hiện diện của hạt rắn hoặc chất lỏng mài mòn cao có thể làm mòn nhanh poppet và vòng đệm, dẫn đến rò rỉ.

• Lưu ý về Tương thích Hoán đổi: Mặc dù được thiết kế để phù hợp với các phích cắm tiêu chuẩn công nghiệp, tính tương thích hoán đổi nên được xác minh với tiêu chuẩn hoặc bộ phận nhà cung cấp cụ thể để tránh ghép sai.

Khuyến nghị Lựa chọn và Ứng dụng

Việc chọn mẫu và vật liệu Bộ Ghép Nối PH ZNDC phù hợp phụ thuộc vào các thông số vận hành và môi trường. Sử dụng danh sách kiểm tra sau khi chỉ định bộ ghép nối:

• Chất lỏng Vận hành: Khí, nước hoặc dầu. Chọn hợp chất vòng đệm phù hợp (NBR cho khí/dầu, EPDM cho nước, FKM cho dầu mạnh/nhiệt độ cao hơn).

• Yêu cầu Áp suất và Dòng chảy: Xác nhận áp suất hệ thống không vượt quá 150 PSI. Đối với nhu cầu dòng chảy cao hơn, chọn các mẫu PH 30 hoặc PH 40 với Cv cao hơn.

• Điều kiện Môi trường: Đối với các điều kiện ăn mòn hoặc ngoài trời, chọn các biến thể đồng thau hoặc thép mạ, hoặc thép không gỉ nếu có ăn mòn nghiêm trọng.

• Tương thích: Xác minh loại ren (NPT so với BSPP), tiêu chuẩn phích cắm/nipple và hình học ghép để đảm bảo kết nối không rò rỉ.

• Yêu cầu An toàn: Nếu cả hai phía phải cách ly tự động, hãy xem xét các hệ thống hai chiều hoặc bộ ghép nối có van ngắt ở cả phích cắm và socket.

• Phạm vi Nhiệt độ: Đảm bảo vật liệu vòng đệm được định mức cho sử dụng liên tục ở phạm vi nhiệt độ dự kiến.

Hướng dẫn Lắp đặt và Vận hành

Lắp đặt đúng đảm bảo hiệu suất và tuổi thọ. Hãy tuân theo các hướng dẫn kỹ thuật sau để lắp đặt Bộ Ghép Nối PH ZNDC:

1. Kiểm tra Linh kiện Trước khi Lắp đặt: Kiểm tra xem có mảnh vụn, mạt đúc hoặc hư hỏng ở ren và vòng đệm không.

2. Chuẩn bị Ren: Sử dụng chất làm kín ren thích hợp hoặc băng PTFE (Teflon) trên các ren côn (NPT). Đối với ren BSPP (song song), sử dụng chất làm kín trên mặt ghép hoặc vòng đệm gắn kết theo yêu cầu tiêu chuẩn lắp đặt.

3. Mô-men Siết: Siết các kết nối ren đến các giá trị mô-men khuyến nghị cho kích cỡ ren và vật liệu được chỉ định. Tránh siết quá mức có thể làm nứt ren đúc—sử dụng cờ lê mô-men đã hiệu chuẩn nếu có thể. Theo hướng dẫn chung, ren 1/4″ NPT vào thân đúc thường được siết đến 8–12 N·m (71–106 in·lb); xác nhận với hướng dẫn nhà cung cấp.

4. Định hướng: Tránh các gấp khúc sắc trong ống gần bộ ghép nối; cung cấp giảm ứng suất và hỗ trợ để giảm căng thẳng cơ học trên bộ ghép nối.

5. Kiểm tra Rò rỉ Ban đầu: Tăng áp suất hệ thống từ từ và áp dụng dung dịch kiểm tra rò rỉ tại các kết nối. Kiểm tra bọt và siết lại nếu cần.

6. Gắn Phích cắm Đúng cách: Đảm bảo phích cắm ghép được chèn hoàn toàn cho đến khi cơ chế khóa khớp để tránh ghép không hoàn toàn có thể dẫn đến rò rỉ bên trong hoặc hỏng poppet.

Hướng dẫn Bảo trì và Chăm sóc

Bảo trì định kỳ bảo toàn an toàn và kéo dài tuổi thọ dịch vụ. Bộ Ghép Nối PH ZNDC yêu cầu các nhiệm vụ phòng ngừa đơn giản có thể được tích hợp vào các chương trình bảo trì theo lịch.

Kiểm tra Hàng ngày / Hàng tuần

• Kiểm tra trực quan các bộ ghép nối xem có hư hỏng rõ ràng, ăn mòn hoặc dấu hiệu rò rỉ không.

• Kiểm tra xem các ống lót bộ ghép nối hoạt động mượt mà và trở về vị trí đóng khi thả ra.

• Lắng nghe rò rỉ khí khi hệ thống có áp suất—xử lý rò rỉ ngay lập tức để ngăn lãng phí năng lượng.

Bảo trì Hàng tháng

• Tháo rời một mẫu đại diện của các bộ ghép nối và phích cắm để kiểm tra poppet và vòng đệm bên trong.

• Làm sạch các lỗ bên trong và vòng đệm bằng dung môi nhẹ tương thích với vật liệu vòng đệm (tránh các dung môi mạnh cho NBR/EPDM/FKM trừ khi được phê duyệt).

• Thay thế vòng O-ring hoặc vòng đệm môi có dấu hiệu nứt, bẹp hoặc hư hỏng do đùn. Khoảng thay thế vòng đệm phụ thuộc vào chu kỳ sử dụng nhưng nên lập kế hoạch kiểm tra 6–12 tháng trong sử dụng nặng.

Bảo trì Hàng năm

• Thực hiện kiểm kê toàn bộ các bộ ghép nối trong cơ sở. Thay thế các đơn vị có mài mòn quá mức, ăn mòn hoặc rò rỉ lặp lại.

• Xác minh chức năng lò xo và poppet—lò xo yếu có thể gây rò chậm hoặc ngắt không hoàn toàn; thay thế các linh kiện bên trong bị mòn.

• Cập nhật hồ sơ bảo trì và theo dõi thời gian trung bình giữa các lần hỏng (MTBF) để tối ưu hóa lịch trình thay thế.

Sửa chữa và Phụ tùng

Duy trì một kho dự trữ các vòng đệm, lò xo và một số lượng nhỏ bộ ghép nối hoàn chỉnh để thay thế nhanh. Khi thay thế vòng đệm, sử dụng vật liệu và kích thước được nhà sản xuất chỉ định để đảm bảo áp suất làm kín đúng và tuổi thọ.

Làm sạch và Tiếp xúc Hóa học

Không để bộ ghép nối tiếp xúc với axit mạnh, kiềm hoặc dung môi mạnh tấn công kẽm hoặc đàn hồi. Để làm sạch cặn sơn hoặc mỡ, sử dụng các chất tẩy được nhà sản xuất phê duyệt hoặc nước với chất tẩy rửa nhẹ. Nếu bộ ghép nối tiếp xúc với dầu, đảm bảo tính tương thích vật liệu vòng đệm—NBR phổ biến nhưng có thể phồng khi tiếp xúc với một số chất lỏng tổng hợp.

Hướng dẫn Xử lý Sự cố

Xử lý Các Vấn đề Phổ biến

Vấn đề	Nguyên nhân Có thể	Hành động Khuyến nghị
Rò rỉ liên tục tại bộ ghép nối	Vòng O-ring hỏng, ghế poppet mòn, mảnh vụn trong lỗ	Giảm áp suất, tháo rời, làm sạch lỗ, thay thế vòng O-ring/poppet nếu hỏng
Khó ghép phích cắm	Ăn mòn, biến dạng ống lót, ren không thẳng hàng	Kiểm tra ống lót và phích cắm xem có hư hỏng; làm sạch và bôi trơn nhẹ các bộ phận chuyển động bằng chất bôi trơn tương thích
Mất khí khi ngắt kết nối	Van ngắt lỗi, lò xo yếu, vòng đệm mòn	Thay thế linh kiện van bên trong (poppet, lò xo, vòng đệm); xác minh số bộ phận
Bộ ghép nối bị kẹt hoặc ống lót trở lại chậm	Ô nhiễm, rỉ sét, thiếu bôi trơn	Làm sạch linh kiện bên trong và bôi trơn các bộ phận chuyển động bằng chất bôi trơn được nhà sản xuất phê duyệt; thay thế các bộ phận bị ăn mòn

Hướng dẫn Chọn Vật liệu Vòng đệm và Tương thích Hóa học

Việc chọn vật liệu vòng đệm đàn hồi đúng là rất quan trọng để đảm bảo hiệu suất đáng tin cậy. Bảng dưới đây nêu rõ tính tương thích điển hình cho các vật liệu vòng đệm phổ biến nhất:

Vật liệu Vòng đệm	Phù hợp Nhất Cho	Không Khuyến nghị Cho
Nitrile (NBR / Buna-N)	Khí nén, dầu khoáng, dịch vụ khí nén chung	Nước nóng/hơi nước, axit mạnh, ketone (acetone), hydrocarbon thơm
EPDM	Nước, hơi nước (áp suất thấp), dung dịch glycol	Hydrocarbon, nhiên liệu, dầu khoáng
FKM (Viton)	Nhiệt độ cao, nhiều loại dầu, nhiên liệu, hóa chất mạnh	Cực lạnh dưới nhiệt độ chuyển thủy tinh của vật liệu (phụ thuộc vào cấp)

Khi nghi ngờ, tham khảo biểu đồ tương thích hóa học và xác minh trong các điều kiện đại diện. Đối với các chất lỏng hỗn hợp hoặc không xác định, ưu tiên các đàn hồi kháng hóa học hơn như FKM.

Cân nhắc Hiệu suất và Ghi chú Kỹ thuật

Sụt áp và Kích cỡ

Hệ số dòng chảy (Cv) là một chỉ số hữu ích để định cỡ bộ ghép nối trong các hệ thống khí nén. Các mẫu Bộ Ghép Nối PH ZNDC có các giá trị Cv danh định phản ánh lỗ bên trong và hình học poppet của chúng. Đối với các hệ thống mà sụt áp là quan trọng (đường ống dài, nhu cầu dòng chảy cao), chọn sụt áp nhỏ nhất chấp nhận được bằng cách chọn bộ ghép nối lớn hơn (PH 30 hoặc PH 40) hoặc giảm thiểu các hạn chế dòng chảy hạ lưu.

Quan hệ dòng chảy cơ bản (khí ở điều kiện môi trường, lý tưởng hóa):

Q = Cv × sqrt(ΔP / ρ)

(Kỹ sư nên sử dụng máy tính dòng chảy khí nén tiêu chuẩn và đường cong Cv của nhà sản xuất để thiết kế chính xác)

Luôn sử dụng các giá trị Cv đo được từ nhà sản xuất cho các tính toán hệ thống khí nén chính xác; các giá trị được cung cấp ở đây nên được coi là gần đúng chỉ để hướng dẫn lựa chọn.

Mỏi và Tuổi thọ Chu kỳ

Tuổi thọ chu kỳ cơ học của bộ ghép nối được xác định bởi chất lượng của ống lót, lò xo bên trong và giao diện poppet. Vật liệu kẽm đúc trong các ứng dụng chu kỳ cao có thể mòn nhanh hơn so với thép gia công hoặc thép không gỉ tương đương. Đối với các môi trường chu kỳ cao hoặc lạm dụng, chỉ định các biến thể thép hoặc thép không gỉ và xem xét các thiết kế ống lót gia cố.

Ảnh hưởng Nhiệt độ

Vận hành gần giới hạn nhiệt độ trên (60°C/140°F) làm tăng khả năng suy thoái vòng đệm nhanh và oxy hóa. Xem xét chọn vòng đệm nhiệt độ cao hơn (FKM) hoặc vật liệu thay thế nếu môi trường thường xuyên vượt quá nhiệt độ vận hành tiêu chuẩn.

Cân nhắc Quy định và An toàn

Các lắp đặt nên tuân thủ các quy định an toàn nơi làm việc liên quan cho các hệ thống khí nén, bao gồm các quy trình khóa/đánh dấu trong quá trình bảo trì và đảm bảo các thiết bị giảm áp suất định mức được lắp đặt thượng lưu của các bộ ghép nối trong các hệ thống áp suất. Các bộ ghép nối được sử dụng trong dịch vụ chất lỏng nguy hiểm (dễ cháy hoặc hóa chất nguy hiểm) phải được đánh giá về rủi ro phóng điện tĩnh, tính tương thích vật liệu và các tiêu chuẩn công nghiệp áp dụng. Khi tích hợp các bộ ghép nối vào các hệ thống khí nén cho không khí thở hoặc ứng dụng y tế, đảm bảo vật liệu và chất bôi trơn của bộ ghép nối tuân thủ các tiêu chuẩn và yêu cầu độ tinh khiết áp dụng.

Tùy chọn Đặt hàng và Tùy chỉnh

Các tùy chọn đặt hàng và tùy chỉnh phổ biến cho Bộ Ghép Nối PH ZNDC thường bao gồm:

• Vật liệu thân: ZnDC (chrome), thép (mạ), đồng thau

• Loại ren/cổng: 1/4″ NPT, 3/8″ NPT, 1/2″ NPT, tương đương BSPP

• Hợp chất vòng đệm: NBR, EPDM, FKM

• Đầu ngạnh ống hoặc ren của bộ ghép nối

• Lớp phủ đặc biệt hoặc thụ động hóa để cải thiện khả năng chống ăn mòn

• Bộ phích cắm/nipple khớp hoặc bộ ghép nối đóng gói số lượng lớn cho sử dụng dây chuyền lắp ráp

Khi đặt hàng, chỉ định số mẫu, vật liệu, cấu hình cổng, vật liệu vòng đệm và số lượng để có thời gian giao hàng và giá cả chính xác. Đối với yêu cầu OEM, xác minh bản vẽ kích thước và gói dung sai để đảm bảo tương thích tích hợp.

Nghiên cứu Trường hợp: Triển khai Bộ Ghép Nối PH ZNDC trong Cơ sở Lắp ráp Xe

Bối cảnh: Một nhà máy lắp ráp ô tô muốn giảm tổn thất khí nén và cải thiện hiệu quả thay đổi công cụ. Các bộ ghép nối hiện có là bộ ghép nối kẽm chi phí thấp không có van ngắt, dẫn đến rò rỉ liên tục tại các điểm công cụ ngắt kết nối và lãng phí năng lượng đáng kể.

Giải pháp: Nhà máy thay thế các bộ ghép nối đường công cụ bằng Bộ Ghép Nối PH ZNDC (PH 30) sử dụng vòng đệm NBR và cổng 3/8″ NPT để khớp với các điểm cấp khí hiện có. Việc thay thế theo giai đoạn được lên lịch trong các cửa sổ bảo trì theo kế hoạch. Các kỹ thuật viên được đào tạo về quy trình ghép đúng và kiểm tra định kỳ.

Kết quả:

• Giảm đo được mức tiêu thụ khí nén từ 6–8% do giảm dòng chảy từ các công cụ ngắt kết nối.

• Thời gian thay đổi công cụ nhanh hơn nhờ hành động ghép mượt mà hơn và tự động ngắt ngăn chặn sự chậm trễ của người vận hành trong việc cách ly các đường dây.

• Giảm ô nhiễm dầu/sương dầu tại chỗ từ các lần ngắt kết nối công cụ và giảm tần suất các hoạt động dọn dẹp.

Bài học kinh nghiệm bao gồm tầm quan trọng của việc chọn vật liệu vòng đệm (NBR phù hợp cho các công cụ bôi trơn dầu) và kho dự trữ chủ động của các vòng đệm thay thế để duy trì thời gian hoạt động.

Kết luận

Bộ Ghép Nối PH ZNDC là một bộ ghép nối một chiều đa năng, chi phí hiệu quả được tối ưu hóa cho sử dụng công nghiệp chung với khí nén, nước và dầu nhẹ. Thân kẽm đúc, mạ chrome và van tự động ngắt tích hợp mang lại sự ghép mượt mà, hành vi ngắt kết nối được kiểm soát và giảm mất chất lỏng tại các giao diện công cụ. Đối với hầu hết các ứng dụng xưởng và nhà máy lên đến 150 PSI và 60°C, Bộ Ghép Nối PH ZNDC cung cấp hiệu suất đáng tin cậy khi được ghép với vật liệu vòng đệm phù hợp và được lắp đặt với các thực hành mô-men và bảo trì đúng.

Khi chọn bộ ghép nối, hãy đánh giá tính tương thích chất lỏng vận hành, rủi ro ăn mòn môi trường, yêu cầu dòng chảy và nhu cầu tiềm năng về cách ly hai chiều. Đối với các môi trường mạnh hoặc lắp đặt chu kỳ rất cao, hãy xem xét các lựa chọn thay thế bằng thép, đồng thau hoặc thép không gỉ. Việc tuân theo hướng dẫn lắp đặt, bảo trì và xử lý sự cố trong tài liệu này sẽ giúp đảm bảo tuổi thọ vận hành dài và giảm thiểu thời gian ngừng hoạt động ngoài kế hoạch.

Nếu bạn cần bản vẽ chi tiết, dữ liệu kiểm tra Cv được xác nhận, chứng nhận vật liệu hoặc các tùy chọn cổng tùy chỉnh để tích hợp vào thiết kế, hãy liên hệ với nhà cung cấp hoặc đại diện kỹ thuật của bạn với thông số hệ thống, chu kỳ sử dụng dự kiến và chi tiết chất lỏng.
