Khớp Nối PN ZINC — Đánh Giá Kỹ Thuật, Thông Số Kỹ Thuật, Ứng Dụng và Hướng Dẫn Bảo Trì

Sản phẩm: Khớp Nối PN ZINC Mô tả Ngắn gọn: Khớp nối PN ZINC là một khớp nối kết nối nhanh kẽm được thiết kế cho hệ thống ống dẫn khí nén và kết nối ống dẫn khí với công cụ khí nén trong môi trường công nghiệp và xưởng. Được thiết kế với van ngắt một chiều tự động tích hợp, nó cung cấp các kết nối nhanh chóng, an toàn và ít thất thoát giữa đường cấp và công cụ khí nén hoặc ống nhánh. Bài viết này mang đến một đánh giá kỹ thuật toàn diện về Khớp Nối PN ZINC: thiết kế, thông số kỹ thuật, vật liệu, thực hành lắp đặt và bảo trì tốt nhất, phân tích so sánh với các vật liệu khớp nối thay thế, và hướng dẫn lựa chọn mẫu phù hợp cho ứng dụng của bạn.

Giới thiệu

Các khớp nối kết nối nhanh là thành phần cơ bản trong các hệ thống khí nén công nghiệp hiện đại. Chúng giảm thời gian ngừng máy trong quá trình thay đổi công cụ, đơn giản hóa định tuyến ống dẫn và giảm thiểu thất thoát khí không chủ ý khi thiết bị bị ngắt kết nối. Khớp Nối PN ZINC kết hợp sự dễ sử dụng với cấu trúc kẽm bền bỉ và van ngắt một chiều tự động tích hợp, đóng lại khi ngắt kết nối, giảm thiểu giảm áp hệ thống và cải thiện an toàn vận hành.

Bài viết này nhắm đến các chuyên gia kỹ thuật, bảo trì và mua sắm cần một nguồn tài liệu chi tiết, thực tế và kỹ thuật để đánh giá và tích hợp Khớp Nối PN ZINC vào cơ sở hạ tầng khí nén công nghiệp. Nội dung bao gồm bảng thông số kỹ thuật, dữ liệu kích thước, phân tích vật liệu, đặc tính hiệu suất, quy trình lắp đặt và bảo trì, và so sánh với các lựa chọn khớp nối thay thế như đồng thau, thép không gỉ và composite polymer.

Tổng quan Kỹ thuật

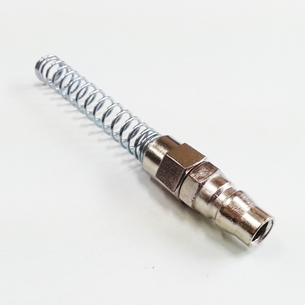

Ở cốt lõi, Khớp Nối PN ZINC là một khớp nối ngắt kết nối nhanh cung cấp một kết nối chắc chắn, ít rò rỉ giữa đường cấp và phích cắm ghép nối. Khớp nối chứa một poppet lò xo (van ngắt một chiều tự động) làm kín phía cấp khi phích cắm ghép nối được tháo ra. Van ngắt tự động này hạn chế thất thoát khí trong quá trình thay đổi công cụ và ngăn dòng chảy ngược trong các ống phân phối nhánh đa.

Chức năng chính

1. Cho phép kết nối và ngắt kết nối nhanh chóng, lặp lại của ống dẫn khí nén và công cụ.
2. Tự động ngắt và làm kín nguồn cấp khi ngắt kết nối để hạn chế thất thoát khí.
3. Cung cấp một giao diện cơ học đáng tin cậy, lặp lại để làm kín khí nén, nước và dầu trong các thông số vận hành được chỉ định.
4. Chứa nhiều kích cỡ ống/đường ống và yêu cầu lắp đặt thông qua một dòng sản phẩm (PN8, PN10, PN12, biến thể OSN/SN).

Phạm vi vận hành

Các tham số vận hành chính cho Khớp Nối PN ZINC (phạm vi điển hình):

• Áp suất làm việc: 0–150 psi (0–9.9 kgf/cm²; 0–990 kPa).
• Nhiệt độ làm việc: 32–140 °F (0–60 °C).
• Môi chất tương thích: Khí nén, nước và dầu khoáng — khả năng tương thích phụ thuộc vào lựa chọn vật liệu làm kín.
• Loại van: Van ngắt một chiều tự động bên trong (poppet lò xo).

Lưu ý: Lựa chọn vật liệu làm kín (ví dụ, NBR/nitrile, EPDM, FKM/Viton) ảnh hưởng đến khả năng tương thích hóa học và giới hạn nhiệt độ. Xác nhận vật liệu làm kín khi đặt hàng cho các chất lỏng không tiêu chuẩn hoặc nhiệt độ cao hơn.

Thông số Kỹ thuật và Kích thước

Dưới đây là các thông số kỹ thuật và tham chiếu kích thước cho dòng sản phẩm Khớp Nối PN ZINC. Các bảng trình bày thông số sản phẩm chung theo sau là dữ liệu kích thước và khối lượng theo mẫu. Các giá trị được đánh dấu “xấp xỉ” nhằm mục đích hướng dẫn bố trí và lựa chọn; luôn xác minh kích thước chính xác với bảng dữ liệu của nhà cung cấp trước khi chế tạo hoặc thiết kế tấm.

Thông số kỹ thuật chung

Dữ liệu kích thước và khối lượng theo mẫu (tham chiếu)

Khớp Nối PN ZINC có sẵn với một số kích cỡ danh nghĩa và biến thể mẫu để phù hợp với đường kính ngoài ống dẫn/hose và mục đích sử dụng. Bảng sau tóm tắt các mã mẫu, kích cỡ ống dẫn/hose danh nghĩa (φ biểu thị), đường kính lỗ xấp xỉ, chiều dài tổng thể và khối lượng. Kích thước là xấp xỉ; sử dụng bản vẽ cơ khí chi tiết của nhà sản xuất cho thiết kế tích hợp.

Ghi chú về bảng: Ký hiệu φ biểu thị đường kính ống dẫn/hose danh nghĩa được sử dụng với mẫu. Các mẫu “PN” là khớp nối nhỏ gọn với khối lượng thấp; các biến thể “SN/OSN” biểu thị các sửa đổi thân hoặc tùy chọn phủ lớp để bền bỉ và khả năng chống cơ học cao hơn. Liên hệ nhà cung cấp để có bản vẽ CAD và dung sai kích thước chính xác trước khi cam kết cắt tấm hoặc thiết kế ống phân phối.

Vật liệu và Chất lượng Chế tạo

Việc lựa chọn vật liệu là trung tâm của hiệu suất và vòng đời khớp nối. Khớp Nối PN ZINC sử dụng thân hợp kim kẽm, được chọn vì sự cân bằng giữa độ bền cơ học, hiệu quả chi phí và khả năng gia công. Hợp kim kẽm dùng trong ốc vít và khớp nối nhỏ thường là kẽm đúc hoặc hợp kim nhôm-kẽm (ví dụ, dòng Zamak), cung cấp độ ổn định kích thước tốt và bề mặt hoàn thiện cho mạ.

Thân hợp kim kẽm — Lợi ích và tác động kỹ thuật

• Sản xuất chi phí hiệu quả: Hợp kim kẽm có chi phí thấp hơn so với đồng thau và thép không gỉ, làm cho khớp nối hấp dẫn cho các cài đặt số lượng lớn.
• Khả năng gia công và bề mặt hoàn thiện tốt: Kẽm cung cấp chi tiết đúc tuyệt vời, cho phép kiểm soát kích thước chặt chẽ cho các thành phần van và giao diện làm kín chắc chắn.
• Lợi thế trọng lượng: So với đồng thau và thép không gỉ, kẽm nhẹ hơn, giảm quán tính trên các cụm xoay và trọng lượng vận chuyển cho các triển khai lớn.
• Cân nhắc chống ăn mòn: Kẽm cung cấp khả năng chống ăn mòn vừa phải; tuy nhiên, mạ bảo vệ (niken hoặc crôm) hoặc xử lý thụ động là phổ biến. Đối với môi trường ngoài trời khắc nghiệt hoặc hóa chất ăn mòn, hãy xem xét các lựa chọn thay thế bằng thép không gỉ.

Vòng đệm và lò xo

Van ngắt một chiều phụ thuộc vào các vòng đệm đàn hồi và lò xo để cung cấp làm kín kín không rò rỉ, lặp lại. Các lựa chọn và cân nhắc điển hình:

• NBR (nitrile): Tiêu chuẩn, phù hợp tốt cho khí nén, dầu tổng quát và nhiệt độ vừa phải. Tiết kiệm chi phí với khả năng chống mài mòn tốt.
• EPDM: Tốt hơn cho dịch vụ nước và một số hóa chất cực; không khuyến nghị cho dầu hydrocarbon.
• FKM (Viton): Kháng hóa chất và nhiệt độ cao hơn cho nhiên liệu/dầu và các chất lỏng mạnh; chi phí cao hơn.

Lò xo: Thép không gỉ (thường 302/304) để chống ăn mòn và duy trì hằng số lò xo qua tuổi thọ chu kỳ dự kiến.

Xử lý bề mặt

Để nâng cao khả năng chống ăn mòn và độ bền, thân Khớp Nối PN ZINC thường được xử lý bề mặt bằng mạ như niken hoặc crôm. Mạ giảm oxy hóa bề mặt, cải thiện khả năng chống mài mòn và cung cấp lớp hoàn thiện hấp dẫn. Đảm bảo chất lượng bám dính mạ và độ dày đáp ứng kỳ vọng tiếp xúc môi trường của cài đặt (sương muối, độ ẩm, tiếp xúc hóa học).

Các Tính năng Chính

Dòng Khớp Nối PN ZINC tích hợp một tập hợp các tính năng kết hợp để mang lại giá trị thực tế trong nhiều bối cảnh công nghiệp. Các tính năng nổi bật bao gồm:

• Van ngắt một chiều tự động tích hợp: Tự động đóng khi ngắt kết nối để giảm thiểu thất thoát khí và giảm rủi ro dòng chảy ngược.
• Nhiều mẫu kích cỡ: PN8/10/12 và biến thể SN/OSN để phù hợp với các đường kính ống dẫn/hose khác nhau và chu kỳ nhiệm vụ.
• Cấu trúc kẽm: Lựa chọn cân bằng giữa chi phí, độ bền và trọng lượng cho sử dụng công nghiệp tiêu chuẩn.
• Tương thích với khí, nước và dầu: Với lựa chọn vòng đệm phù hợp, khớp nối có thể phục vụ nhiều lớp môi chất.
• Hành động ghép nối mượt mà: Hồ sơ bên trong chính xác đảm bảo kết nối đáng tin cậy và giảm mệt mỏi cho người vận hành trong các lần ghép thường xuyên.
• Tổn thất đầu thấp: Lỗ bên trong phù hợp trong các biến thể PN10/PN12 hỗ trợ tốc độ dòng chảy cao hơn cho các công cụ khí nén đòi hỏi cao hơn.
• Thay thế nhanh và bảo trì: Các thành phần mô-đun bên trong (poppet, vòng đệm, lò xo) đơn giản hóa bảo trì và quản lý phụ tùng.
• Tương thích: Kết nối tiêu chuẩn 1/4″ cho khả năng tương thích khí nhà máy phổ quát.

Trường hợp Sử dụng và Ứng dụng

Khớp Nối PN ZINC rất phù hợp cho một loạt các ứng dụng công nghiệp và xưởng. Các lĩnh vực ứng dụng điển hình bao gồm:

Phân phối Khí nén Nhà máy

Các ống phân phối cục bộ và mạng lưới đường ống hưởng lợi từ các khớp nối kết nối nhanh để cung cấp các đầu ra công cụ trên các trạm làm việc. Van ngắt tự động giảm thiểu mất áp suất khi các nhánh bị ngắt kết nối trong quá trình bảo trì hoặc thay đổi công cụ, cải thiện hiệu quả năng lượng và an toàn.

Dây chuyền Lắp ráp và Sản xuất

Các tế bào lắp ráp sử dụng công cụ siết nhanh, vòi phun thổi và bộ truyền động khí nén thường xuyên thay đổi công cụ hoặc tái cấu hình trạm. Các biến thể PN Coupler ZINC cung cấp các kết nối đáng tin cậy, lặp lại với ít nỗ lực từ người vận hành.

Xưởng Bảo trì, Sửa chữa và Vận hành (MRO)

Các kỹ thuật viên MRO sử dụng nhiều công cụ khí nén di động. Các mẫu PN nhẹ (PN8/PN10) giảm trọng lượng khớp nối gắn trên ống dẫn và công cụ, cải thiện ergonomics trong công việc lặp lại.

Xưởng Sửa chữa Ô tô

Các xưởng ô tô sử dụng cần cẩu nâng, cờ lê va đập và máy mài. Kích cỡ PN12 và biến thể SN/OSN gia cố hỗ trợ nhu cầu dòng chảy cao hơn của các công cụ nặng được sử dụng trong các bối cảnh này.

Xử lý Nước và Dầu nhẹ

Với vòng đệm tương thích (ví dụ, EPDM cho nước, FKM cho dầu), Khớp Nối PN ZINC có thể phục vụ các đường nước áp suất thấp và đường bôi trơn dầu trong môi trường được kiểm soát. Đảm bảo tương thích chất lỏng và định mức nhiệt độ trước khi sử dụng.

So sánh với Các Khớp Nối Thay thế

Việc lựa chọn vật liệu và dòng khớp nối là sự cân bằng giữa chi phí, khả năng chống ăn mòn, trọng lượng và độ bền cơ học. Bảng dưới đây trình bày so sánh trực tiếp giữa Khớp Nối PN ZINC với các lựa chọn thay thế phổ biến: khớp nối đồng thau, khớp nối thép không gỉ và khớp nối polymer/composite.

Tóm tắt: Khớp Nối PN ZINC mang lại sự thỏa hiệp tiết kiệm chi phí cho các môi trường công nghiệp tiêu chuẩn yêu cầu khả năng chống ăn mòn hợp lý và hiệu suất lặp lại. Đối với môi trường ăn mòn cao ngoài trời hoặc hóa chất mạnh, thép không gỉ thường được khuyến nghị mặc dù chi phí cao hơn.

Lợi ích và Hạn chế

Lợi ích

• Giảm Thất thoát Khí: Van ngắt tự động tích hợp giảm đáng kể lượng khí nén bị mất trong các chu kỳ kết nối, cải thiện hiệu quả hệ thống và giảm chi phí năng lượng.
• Tốc độ Vận hành: Thiết kế kết nối nhanh tăng tốc độ thay đổi công cụ và tái cấu hình đường ống, cải thiện năng suất.
• Linh hoạt Vật liệu: Nhiều vật liệu thân cho phép lựa chọn phù hợp với môi trường ăn mòn, hạn chế chi phí hoặc nhu cầu độ bền cơ học.
• Khả năng Bảo trì: Vòng đệm và lò xo có thể thay thế giảm chi phí vòng đời so với các khớp nối không thể bảo trì.
• An toàn: Van ngắt tích hợp giảm thiểu rủi ro liên quan đến giảm áp suất ống đột ngột và mảnh vụn bay.

Hạn chế

• Hạn chế Dòng chảy: Là một khớp nối hai chiều nhỏ gọn, LC-2A có dung lượng dòng chảy hữu hạn; đối với các ứng dụng dòng chảy cao hoặc đường ống dài, cần đánh giá tổn thất áp suất và xem xét các khớp nối lỗ lớn hơn.
• Giới hạn Nhiệt độ: Vòng đệm đàn hồi tiêu chuẩn giới hạn nhiệt độ làm việc ở phạm vi điển hình (32–140°F / 0–60°C); đối với nhiệt độ cao hoặc dịch vụ hơi nước, cần các cấu trúc thay thế.
• Tương thích Hóa học: Vòng đệm tiêu chuẩn (ví dụ, NBR) không phù hợp với axit mạnh, xeton hoặc một số dung môi mà không nâng cấp lên chất đàn hồi tương thích.
• Nhạy cảm với Tạp chất: Cơ chế van bên trong có thể nhạy cảm với hạt bụi; bộ lọc hoặc bẫy hạt có thể cần thiết trong môi trường bẩn.

Hướng dẫn Lắp đặt và Tích hợp

Lắp đặt đúng là cần thiết để đạt được hiệu suất đáng tin cậy, không rò rỉ từ khớp nối LC-2A. Hướng dẫn sau dành cho nhân viên bảo trì và kỹ thuật viên lắp đặt có trình độ.

Gắn Kết và Kết nối

• Xác nhận vật liệu khớp nối và hợp chất làm kín tương thích với môi chất hệ thống (khí, nước, dầu) và phạm vi nhiệt độ/áp suất vận hành.
• Lắp đặt sử dụng các bộ chuyển đổi ren hoặc phụ kiện đuôi ống đúng. Đảm bảo các ren sạch và không bị hư hỏng trước khi áp dụng.
• Sử dụng phương pháp làm kín ren phù hợp (băng PTFE hoặc chất làm kín ống) trên các ren côn; trên các ren song song, sử dụng O-ring và vòng giữ khi được chỉ định. Tránh các hợp chất làm kín có thể di chuyển vào lỗ khớp nối và làm ô nhiễm vòng đệm hoặc van.
• Hỗ trợ đường ống và ống dẫn để tránh truyền tải lực cắt hoặc uốn đến thân khớp nối. Lực ngang thường xuyên có thể gây mòn vòng đệm sớm hoặc nới lỏng cơ học.
• Trong quá trình lắp ráp, đảm bảo khớp nối được định hướng để cho phép chuyển động tự do của phích cắm ghép nối và cung cấp đủ khoảng trống cho người vận hành tiếp cận.

Khởi động Ban đầu

• Trước khi tăng áp hệ thống, xác minh rằng tất cả các cổng được đậy nắp hoặc kết nối để ngăn chặn xâm nhập mảnh vụn.
• Tăng áp đường ống từng phần và kiểm tra tất cả các kết nối bằng nước xà phòng hoặc chất lỏng phát hiện rò rỉ được phê duyệt để xác định rò rỉ. Siết chặt hoặc làm kín lại nếu cần.
• Chuyển đổi khớp nối vài lần dưới áp suất thấp để đặt ghế van bên trong và đảm bảo vận hành mượt mà trước khi chịu áp suất làm việc đầy đủ.

Hướng dẫn Bảo trì và Chăm sóc

Bảo trì định kỳ kéo dài tuổi thọ của khớp nối LC-2A và duy trì hiệu quả hệ thống. Dưới đây là lịch trình bảo trì có cấu trúc và các quy trình thực tế để kiểm tra, vệ sinh, thay thế và xử lý sự cố.

Kiểm tra Định kỳ (Hàng tuần đến Hàng tháng)

• Kiểm tra trực quan để phát hiện hư hỏng bên ngoài, ăn mòn hoặc thiếu thành phần.
• Thử nghiệm vận hành bằng cách kết nối và ngắt kết nối phích cắm ghép nối để xác minh chuyển động mượt mà và làm kín đúng cách.
• Kiểm tra rò rỉ dưới áp suất vận hành bằng thử nghiệm bọt hoặc máy dò rò rỉ siêu âm. Xử lý bất kỳ rò rỉ nào ngay lập tức.

Bảo trì Phòng ngừa Định kỳ (Hàng quý)

• Vệ sinh bề mặt bên ngoài bằng vải không xơ và chất tẩy rửa nhẹ nếu cần để loại bỏ dầu mỡ và cặn bẩn.
• Kiểm tra tình trạng van bên trong và O-ring nếu khớp nối được thiết kế để bảo trì tại hiện trường. Thay thế vòng đệm mòn hoặc cứng.
• Kiểm tra lớp mạ xem có bong tróc hoặc vùng kim loại nền lộ ra; sử dụng chất ức chế ăn mòn tương thích để sửa chữa hoặc xem xét thay thế nếu tính toàn vẹn cấu trúc bị ảnh hưởng.

Thay thế Vòng đệm và Van

• Khoảng thời gian thay thế phụ thuộc vào tần suất chu kỳ, loại môi chất và mức độ tiếp xúc với môi trường. Một chu kỳ thay thế điển hình cho các khớp nối chu kỳ thường xuyên trong môi trường khí sạch có thể là 12–24 tháng; điều kiện khắc nghiệt hơn yêu cầu kiểm tra thường xuyên hơn và thay thế sớm hơn.
• Giảm áp hệ thống và giải phóng áp suất bị mắc kẹt trước khi bảo trì.
• Tháo rời khớp nối theo hướng dẫn của nhà sản xuất (sử dụng cờ lê có kích thước phù hợp để tránh siết quá mức).
• Tháo O-ring và các thành phần van cũ, vệ sinh các lỗ bên trong để loại bỏ hạt bụi.
• Lắp đặt vòng đệm thay thế được nhà sản xuất chỉ định (đảm bảo lựa chọn chất đàn hồi đúng cho môi chất và nhiệt độ).
• Lắp ráp lại, kiểm tra áp suất để phát hiện rò rỉ và chuyển đổi vài lần để đặt ghế vòng đệm mới.

Vệ sinh và Kiểm soát Ô nhiễm

• Sử dụng khí cung cấp đã lọc và lắp đặt bộ lọc hạt hoặc bộ lọc kết tụ phía thượng lưu của các ống phân phối khớp nối trong môi trường bị ô nhiễm.
• Tránh các dung môi làm phồng hoặc làm suy thoái vòng đệm đàn hồi. Sử dụng chất làm sạch được nhà sản xuất khuyến nghị.
• Nếu có chất lỏng cuốn theo trong hệ thống, xem xét bẫy thoát nước và bộ tách để giảm rửa trôi và suy thoái vòng đệm.

Xử lý Sự cố Thường gặp

Bảng dưới đây phác thảo các chế độ hỏng điển hình, nguyên nhân gốc rễ và hành động khắc phục cụ thể cho các khớp nối nhanh như LC-2A.

Cân nhắc An toàn

Làm việc với các hệ thống áp suất đòi hỏi tuân thủ các giao thức an toàn để ngăn ngừa thương tích cá nhân và hư hỏng thiết bị. Đối với các cài đặt và bảo trì LC-2A, tuân theo các hướng dẫn sau:

• Luôn cách ly và giảm áp hệ thống trước khi ngắt kết nối hoặc bảo trì khớp nối để tránh thương tích từ quất hoặc các thành phần bay.
• Sử dụng PPE phù hợp — kính an toàn, găng tay và bảo vệ thính giác khi làm việc gần các hệ thống áp suất và công cụ khí nén.
• Xác nhận rằng định mức áp suất của khớp nối vượt quá áp suất hệ thống tối đa, bao gồm cả các đỉnh áp suất.
• Không vượt quá định mức nhiệt độ và tương thích môi chất cho vật liệu thân và hợp chất làm kín được chọn.
• Khi thay thế các thành phần, chỉ sử dụng các bộ phận được nhà sản xuất chỉ định để duy trì khả năng chứa áp suất và chức năng cơ học an toàn.

Danh sách Kiểm tra Lựa chọn — Cân nhắc Kỹ thuật

Sử dụng danh sách kiểm tra dưới đây để đánh giá xem LC-2A có phù hợp cho một ứng dụng cụ thể và để chọn các tùy chọn phù hợp với yêu cầu hệ thống.

• Loại môi chất (khí, nước, dầu) — xác nhận tương thích vật liệu làm kín.
• Áp suất hệ thống tối đa — đảm bảo khớp nối được định mức trên giá trị này với biên an toàn.
• Phạm vi nhiệt độ vận hành — chọn chất đàn hồi và vật liệu thân tương thích với nhiệt độ gặp phải.
• Tốc độ dòng chảy dự kiến — xác nhận Cv và tổn thất áp suất so với yêu cầu hệ thống.
• Tiếp xúc môi trường — chọn đồng thau hoặc thép mạ nơi có ăn mòn hoặc lạm dụng vật lý.
• Tần suất chu kỳ — các ứng dụng chu kỳ cao có thể yêu cầu vật liệu cao cấp và bảo trì thường xuyên hơn.
• Kiểu kết nối — xác nhận loại ren, kích thước đuôi ống hoặc hình học kết nối nhanh phù hợp với cơ sở hạ tầng hiện có.
• Yêu cầu bảo trì — chọn khớp nối với vòng đệm và thành phần van có thể thay thế cho các ứng dụng quan trọng.

Cân nhắc Chi phí Vòng đời và Mua sắm

Phân tích chi phí vòng đời cho khớp nối nên bao gồm giá mua ban đầu, tuổi thọ dịch vụ dự kiến, khoảng thời gian bảo trì, chi phí thời gian ngừng máy liên quan đến thay thế và tiết kiệm năng lượng từ giảm thất thoát khí. Các điểm cụ thể cần xem xét:

• Lựa chọn vật liệu ban đầu ảnh hưởng đến giá mua nhưng cũng ảnh hưởng đến thời gian giữa các lần thay thế (ví dụ, đồng thau hoặc thép mạ thường mang lại tuổi thọ dịch vụ dài hơn trong môi trường ăn mòn).
• Chi phí năng lượng từ rò rỉ khí nén có thể đáng kể — sử dụng khớp nối ngắt tự động như LC-2A giảm thất thoát liên tục.
• Thiết kế có thể bảo trì tại hiện trường giảm thời gian ngừng máy bảo trì và chi phí kho phụ tùng so với các đơn vị không thể bảo trì.
• Chuẩn hóa trên một dòng khớp nối trong nhà máy giúp đơn giản hóa quản lý phụ tùng và đào tạo cho nhân viên bảo trì.

Kết luận

Khớp nối LC-2A là một giải pháp kết nối nhanh khí nén hai chiều mạnh mẽ, linh hoạt, được thiết kế cho các hệ thống khí nén, tích hợp van ngắt một chiều tự động để giảm thiểu thất thoát chất lỏng trong các chu kỳ kết nối. Với nhiều tùy chọn vật liệu — kẽm đúc (mạ crôm), thép và đồng thau — LC-2A có thể được điều chỉnh cho nhiều môi trường công nghiệp. Thiết kế nhỏ gọn, đặc tính ghép nối mượt mà và khả năng bảo trì khiến nó trở thành lựa chọn hấp dẫn cho các lĩnh vực sản xuất, bảo trì, ô tô và xây dựng.

Khi lựa chọn LC-2A, các kỹ sư nên đánh giá yêu cầu dòng chảy, tương thích môi chất, tiếp xúc môi trường và nhu cầu bảo trì vòng đời. Kiểm tra định kỳ và bảo trì phòng ngừa sẽ bảo vệ hiệu suất và kéo dài tuổi thọ dịch vụ. Đối với các ứng dụng chu kỳ cao, dòng chảy cao hoặc môi trường khắc nghiệt, hãy xem xét các thành viên dòng LC khác hoặc biến thể một chạm được nêu trong bảng so sánh trên.

Tóm lại, khớp nối LC-2A cung cấp sự cân bằng hiệu quả về hiệu suất, an toàn và khả năng bảo trì cho các nhiệm vụ kết nối khí nén phổ biến. Lựa chọn vật liệu, lắp đặt và bảo trì đúng cách sẽ khai thác toàn bộ tiềm năng của thiết bị, mang lại kết nối đáng tin cậy và giảm thất thoát vận hành trong một loạt các trường hợp sử dụng công nghiệp.

Phụ lục — Tham chiếu Nhanh

• Áp suất Làm việc: 0–150 psi (0–9.9 kgf/cm²; 0–990 kPa)
• Phạm vi Nhiệt độ: 32–140°F (0–60°C), tùy thuộc vào vòng đệm
• Vật liệu: Thân kẽm; vòng đệm tiêu chuẩn NBR (tùy chọn EPDM/FKM)
• Ví dụ Mẫu: PN8 (φ5 × φ8, 33 g), PN10 (φ6.5 × φ10, 43 g), PN12 (φ8 × φ12, 52 g), biến thể SN/OSN cho thân gia cố
• Ứng dụng: Khí nén, nước áp suất thấp và dịch vụ dầu (xác nhận vòng đệm)
