Hướng dẫn Kỹ thuật, Thông số kỹ thuật và Thực hành Tốt nhất cho Ứng dụng của Khớp nối SF ZNDC

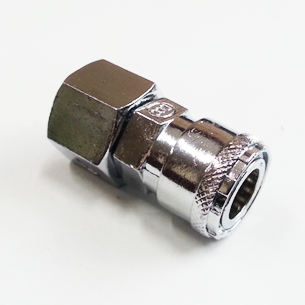

Sản phẩm: Khớp nối SF ZNDC
Mô tả ngắn: Khớp nối nhanh một chiều được thiết kế cho các kết nối đáng tin cậy, lặp lại trong các hệ thống phân phối khí nén và chất lỏng. Với thân bằng hợp kim kẽm đúc (ZnDC) mạ crôm, van nội tại tự động tích hợp và khả năng tương thích với khí, nước và dầu, Khớp nối SF ZNDC được nhắm đến các kết nối công cụ công nghiệp, đường ống khí nhà máy và hệ thống ống dẫn chất lỏng đa dụng. Bài viết này cung cấp một khám phá kỹ thuật toàn diện về Khớp nối SF ZNDC: thiết kế và chức năng, thông số kỹ thuật và kích thước chi tiết, vật liệu và chất lượng chế tạo, giới hạn vận hành, các trường hợp sử dụng thực tế, quy trình lắp đặt và bảo trì, khắc phục sự cố, và so sánh cân bằng với các loại khớp nối khác.

Giới thiệu

Khớp nối nhanh là các thành phần cơ bản trong hệ thống khí nén, cho phép kết nối và ngắt kết nối nhanh chóng, không cần dụng cụ giữa các ống mềm, công cụ và đường cấp. Khớp nối SF ZNDC chiếm một phân khúc phổ biến cho khớp nối một chiều (một hướng) nơi thân khớp nối chứa một van tự động chỉ mở khi cắm phích cắm phù hợp. Hành vi này giảm thiểu mất chất lỏng hoặc khí khi ngắt kết nối và giảm nguy cơ ô nhiễm. Đối với các đội bảo trì, quản lý phòng công cụ và nhà thiết kế hệ thống, việc hiểu các khả năng và hạn chế của Khớp nối SF ZNDC là cần thiết để lựa chọn, lắp đặt và quản lý vòng đời chính xác.

Tổng quan Kỹ thuật

Khớp nối SF ZNDC là một khớp nối nhanh một chiều, dạng thẳng tích hợp van poppet tự động trong thân khớp nối. Khi cắm phích (socket) vào, nó ép vào thân van bên trong và cho phép dòng chảy qua khớp nối. Khi tháo phích, van trở về vị trí đóng dưới lực nén của lò xo, niêm phong khớp nối và ngăn dòng chảy ngược hoặc thoát chất lỏng.

Các đặc tính chức năng chính:

• Tắt tự động một chiều: Van nội tại ngăn chất lỏng/khí thoát ra khi ngắt kết nối.
• Kết nối/ngắt kết nối nhanh: Hoạt động đẩy để kết nối giảm thời gian kết nối so với các phụ kiện ren.
• Tương thích đa phương tiện: Được định mức để sử dụng với khí nén, nước và dầu thủy lực trong giới hạn áp suất và nhiệt độ được chỉ định.
• Tùy chọn ren: Có các biến thể ren côn PT — các mô hình điển hình là SF 20 (PT 1/4), SF 30 (PT 3/8) và SF 40 (PT 1/2).

Khớp nối được thiết kế cho dịch vụ công nghiệp chung với áp suất làm việc tối đa được khuyến nghị lên đến 150 psi (khoảng 0–990 kPa) và phạm vi nhiệt độ hoạt động từ 0–60°C (32–140°F). Các giới hạn này là bảo thủ cho thân ZnDC mạ crôm tiêu chuẩn và gioăng nitrile (NBR) thường được sử dụng trong cấu hình cơ bản.

Cơ chế Nội tại

Khớp nối SF ZNDC sử dụng một cụm van poppet có lò xo. Poppet bao gồm một ghế van kim loại và một phần tử niêm phong elastomer. Một lò xo nén giữ van ở vị trí đóng khi không có phích cắm. Khi cắm phích, mũi phích đẩy vào thân poppet, nén lò xo và mở đường dòng chảy. Hình dạng phích cắm rất quan trọng: nó phải tương tác đúng với poppet để tránh mở một phần, điều này có thể gây hạn chế dòng chảy hoặc mòn gioăng.

Thông số kỹ thuật và Kích thước

Bảng dưới đây tóm tắt các thông số kỹ thuật và kích thước vật lý điển hình cho dòng Khớp nối SF ZNDC. Các giá trị là danh định và nên được xác nhận với bảng dữ liệu của nhà sản xuất cho các thiết kế quan trọng.

Mô hình	Ren (PT)	Đường kính danh định	Áp suất làm việc tối đa	Nhiệt độ hoạt động	Lưu lượng điển hình @ 90 psi	Hệ số Cv điển hình	Chiều dài thân (mm)	Đường kính thân (mm)	Trọng lượng (g)
SF 20	PT 1/4 (BSPT 1/4)	4.5 mm	150 psi (≈ 990 kPa)	0–60°C (32–140°F)	≈ 25 SCFM (≈ 0.71 m³/min)	0.4	48	22	80
SF 30	PT 3/8 (BSPT 3/8)	7.0 mm	150 psi (≈ 990 kPa)	0–60°C (32–140°F)	≈ 50 SCFM (≈ 1.42 m³/min)	0.9	58	26	140
SF 40	PT 1/2 (BSPT 1/2)	10.5 mm	150 psi (≈ 990 kPa)	0–60°C (32–140°F)	≈ 85 SCFM (≈ 2.41 m³/min)	1.5	70	34	260

Ghi chú:

• Lưu lượng (SCFM) là chỉ báo tại áp suất đầu vào 90 psi với hạn chế dòng chảy hạ lưu tối thiểu. Lưu lượng thực tế phụ thuộc vào hệ thống ống, ống mềm và phụ kiện hạ lưu.
• Đường kính danh định cho biết đoạn thông thoáng bên trong khi khớp nối mở; hữu ích cho tính toán dòng chảy thủy lực và ước tính giảm áp.
• Trọng lượng và kích thước là xấp xỉ cho biến thể ZnDC mạ crôm; thân thép hoặc đồng sẽ nặng hơn và có thể có kích thước bên ngoài hơi khác.

Vật liệu và Chất lượng Chế tạo

Khớp nối SF ZNDC nhấn mạnh sự cân bằng giữa hiệu quả chi phí và hiệu suất chức năng bằng cách sử dụng thân hợp kim kẽm đúc (ZnDC) mạ crôm. Lớp mạ crôm cải thiện độ cứng bề mặt, khả năng chống mài mòn và bảo vệ chống ăn mòn trong môi trường vừa phải. Nó cũng cung cấp vẻ ngoài thẩm mỹ mượt mà, chống bám bẩn trên bề mặt bên ngoài.

Ngăn xếp vật liệu điển hình cho Khớp nối SF ZNDC tiêu chuẩn:

• Thân: Hợp kim kẽm đúc (ZnDC) với lớp hoàn thiện mạ crôm.
• Thành phần van: Thân poppet và lò xo thép (mạ kẽm hoặc niken), vòng giữ ghế bằng thép.
• Gioăng: Elastomer cao su nitrile (NBR) cho niêm phong chính (tiêu chuẩn). Các elastomer thay thế như Viton (FKM) có sẵn cho các biến thể nhiệt độ cao hoặc tương thích với dầu.
• Lớp mạ: Mạ crôm trên lớp nền niken trong nhiều lô sản xuất để tăng cường khả năng chống ăn mòn và cung cấp bề mặt cứng, mịn.

Cân nhắc về chất lượng chế tạo:

• Ưu điểm đúc: ZnDC cho phép hình dạng phức tạp và độ chính xác kích thước nhất quán với chi phí thấp. Lớp mạ crôm tăng độ cứng và khả năng chống mài mòn cục bộ.
• Khả năng chống ăn mòn: Mặc dù mạ crôm cải thiện khả năng chống ăn mòn, ZnDC kém bền hơn thép không gỉ hoặc đồng trong môi trường bên ngoài khắc nghiệt (hàng hải, tiếp xúc hóa chất). Đối với những môi trường như vậy, nên sử dụng các biến thể thép hoặc đồng.
• Độ bền gioăng: Gioăng NBR cung cấp hiệu suất tốt với khí và dầu khoáng nhưng có thể bị suy thoái với một số chất lỏng hóa học, nhiệt độ cao hoặc tiếp xúc lâu dài với nước. Chỉ định elastomer thay thế khi cần quan tâm đến tính tương thích.

Các Tính năng Chính

Khớp nối SF ZNDC kết hợp một số tính năng khiến nó trở thành lựa chọn thực tế cho nhiều ứng dụng công nghiệp. Các điểm nổi bật bao gồm:

• Van nội tại tự động (một chiều): Giảm thiểu mất chất lỏng khi ngắt kết nối và giảm xâm nhập chất gây ô nhiễm.
• Thân ZnDC mạ crôm: Cấu trúc tiết kiệm chi phí với độ cứng bề mặt cải thiện và lớp hoàn thiện thẩm mỹ.
• Nhiều kích cỡ ren: SF 20 (PT 1/4), SF 30 (PT 3/8), SF 40 (PT 1/2) cho khả năng tương thích với các tiêu chuẩn ống phổ biến.
• Tương thích đa phương tiện: Được định mức cho dịch vụ khí, nước và dầu trong giới hạn được chỉ định.
• Hoạt động đẩy để nối đơn giản: Kết nối nhanh, không cần dụng cụ giảm thời gian ngừng máy trong quá trình thay đổi công cụ hoặc bảo trì.
• Tính hoán đổi: Tương thích với hình dạng phích cắm tiêu chuẩn công nghiệp phổ biến (xác minh kích thước giao phối cho khả năng hoán đổi đầy đủ).
• Khả năng bảo trì tại hiện trường: Các thành phần nội tại (gioăng, lò xo, poppet) có thể được thay thế mà không cần dụng cụ chuyên dụng trong hầu hết các trường hợp.

Trường hợp Sử dụng và Ứng dụng

Khớp nối SF ZNDC linh hoạt trong nhiều lĩnh vực yêu cầu kết nối một chiều nhanh. Các trường hợp sử dụng đại diện bao gồm:

Công cụ Khí nén và Dây chuyền Lắp ráp

Trong các nhà máy lắp ráp và cửa hàng bảo trì, Khớp nối SF ZNDC cung cấp các điểm gắn nhanh cho các công cụ khí nén như cờ lê va đập, máy mài, máy chà nhám và súng phun. Khớp nối một chiều đảm bảo các đường ống vẫn được niêm phong khi ngắt công cụ, giảm mất khí trong cửa hàng và cải thiện sự sạch sẽ tại nơi làm việc.

Hệ thống Phân phối Khí Nhà máy

Các cơ sở lớn triển khai Khớp nối SF ZNDC tại các điểm thả không liên tục và các manifold trạm làm việc. Thiết kế một chiều hỗ trợ cách ly các đoạn trong quá trình thay đổi công cụ và đơn giản hóa các trạm thay đổi công cụ tự động nơi các công cụ được hoán đổi thường xuyên.

Đường Chất lỏng Chung (Nước và Dầu)

Ở những nơi các đường nước và dầu áp suất thấp yêu cầu ngắt kết nối nhanh — ví dụ, xả tạm thời, giàn thử nghiệm hoặc trạm bôi trơn di động — Khớp nối SF ZNDC có thể được sử dụng miễn là phương tiện và nhiệt độ nằm trong giới hạn định mức.

Xe Bảo trì và Dịch vụ

Xe đẩy dịch vụ và giàn di động được hưởng lợi từ các phụ kiện kết nối nhanh cho cung cấp khí nén và mạch thủy lực hoặc bôi trơn nhỏ. Kích thước nhỏ gọn của SF 20 và SF 30 khiến chúng phù hợp cho các hộp dụng cụ dày đặc.

Bàn Thử nghiệm và Nguyên mẫu

Trong môi trường R&D và thử nghiệm nơi các đường ống thường xuyên được sắp xếp lại, khớp nối nhanh đẩy nhanh việc tái cấu hình và giảm thiểu mất chất lỏng trong các thí nghiệm.

So sánh với các Khớp nối Thay thế

Hiểu cách Khớp nối SF ZNDC so sánh với các loại khớp nối khác giúp đưa ra lựa chọn đúng đắn. Bảng sau tóm tắt sự khác biệt giữa Khớp nối SF ZNDC (ZnDC), khớp nối một chiều đồng, khớp nối thép không gỉ và khớp nối hai chiều đa năng.

Thuộc tính	SF Coupler ZNDC (ZnDC)	Khớp nối Một chiều Đồng	Khớp nối Thép không gỉ	Khớp nối Hai chiều Đa năng
Chi phí điển hình	Thấp–Trung bình	Trung bình	Cao	Trung bình–Cao
Khả năng chống ăn mòn	Trung bình (mạ crôm)	Tốt (đồng kháng nhiều môi trường)	Xuất sắc (316 SS tốt nhất)	Tùy thuộc vào vật liệu thân
Trọng lượng	Nhẹ	Trung bình	Nặng	Trung bình
Phù hợp cho phương tiện khắc nghiệt/hóa học	Hạn chế	Tốt hơn ZnDC nhưng hạn chế	Phù hợp nhất	Tùy thuộc vào vật liệu và gioăng
Rò rỉ khi ngắt kết nối	Tối thiểu (poppet một chiều)	Tối thiểu	Tối thiểu	Có thể là hai chiều trừ khi có van hai chiều
Khả năng bảo trì	Tốt — thay gioăng/lò xo	Tốt	Tốt	Tốt

Hướng dẫn lựa chọn:

• Chọn Khớp nối SF ZNDC khi chi phí và trọng lượng là ưu tiên và môi trường không quá ăn mòn.
• Chỉ định thân đồng cho khả năng chống ăn mòn tốt hơn trong môi trường ẩm trong nhà hoặc tiếp xúc hóa chất nhẹ.
• Sử dụng thép không gỉ cho môi trường hàng hải, chế biến hóa chất hoặc cấp thực phẩm (xác nhận tính tương thích của gioăng).
• Xem xét khớp nối hai chiều hoặc đa năng khi cả hai nửa cần đóng độc lập hoặc khi cần điều khiển dòng chảy hai chiều.

Lợi ích và Hạn chế

Lợi ích

• Hoạt động nhanh: Kết nối đẩy vào giảm thời gian ngừng máy và tăng thông lượng tại các trạm làm việc bận rộn.
• Giảm mất phương tiện: Van một chiều tự động giảm thiểu mất khí và chất lỏng khi ngắt kết nối.
• Tiết kiệm chi phí: Thân hợp kim kẽm đúc cung cấp chi phí sản xuất thấp trong khi duy trì độ bền cơ học đủ cho sử dụng công nghiệp phổ biến.
• Nhỏ gọn và nhẹ: Tạo điều kiện sử dụng trên các công cụ di động và xe đẩy di động.
• Có thể bảo trì tại hiện trường: Các thành phần nội tại có thể thay thế (gioăng và lò xo) kéo dài tuổi thọ và giảm chi phí vòng đời.

Hạn chế

• Dễ bị ăn mòn: ZnDC kém kháng hơn thép không gỉ hoặc đồng trong môi trường hóa học hoặc hàng hải khắc nghiệt.
• Giới hạn nhiệt độ: Gioăng NBR tiêu chuẩn và thân ZnDC giới hạn nhiệt độ hoạt động trong phạm vi được nêu (0–60°C). Các ứng dụng ngoài phạm vi này yêu cầu vật liệu thay thế.
• Giới hạn áp suất: Áp suất làm việc tối đa được khuyến nghị là 150 psi. Các hệ thống hoạt động ở áp suất cao hơn phải sử dụng khớp nối được định mức dành riêng cho các điều kiện đó.
• Chỉ một chiều: Không cung cấp tắt hai chiều nội tại; trong một số thiết kế hệ thống, có thể cần khớp nối hai chiều hoặc van thủ công.
• Cảnh báo tương thích: Xác nhận hình dạng phích/khớp nối và tiêu chuẩn ren (PT/BSPT) để tránh không khớp gây rò rỉ hoặc lắp không đúng.

Lắp đặt và Thực hành Tốt nhất

Lắp đặt đúng đảm bảo hiệu suất đáng tin cậy và kéo dài tuổi thọ. Tuân theo các thực hành sau khi lắp đặt các đơn vị Khớp nối SF ZNDC:

• Chọn loại ren phù hợp: Dòng khớp nối SF cung cấp ren côn PT (thường tương đương với BSPT). Phù hợp loại ren với ống giao phối và sử dụng phương pháp niêm phong thích hợp; không trộn PT với NPT mà không có bộ chuyển đổi.
• Sử dụng chất bịt kín phù hợp: Áp dụng băng PTFE hoặc chất bịt kín ren lỏng tương thích vào ren đực khi lắp khớp nối vào ống. Quấn băng PTFE theo hướng của ren để ngăn bung ra trong quá trình lắp đặt. Tránh băng dư thừa có thể cản trở đoạn thông dòng chảy.
• Kiểm soát mô-men xoắn: Siết chặt đến các giá trị mô-men xoắn được khuyến nghị cho kích thước ren được chỉ định. Siết quá mức có thể làm nứt các thành phần đúc; siết dưới mức có thể gây rò rỉ. Là hướng dẫn, sử dụng các phạm vi mô-men xoắn dưới đây trừ khi dữ liệu nhà sản xuất chỉ định khác:
  • PT 1/4: 10–15 N·m
  • PT 3/8: 18–25 N·m
  • PT 1/2: 30–40 N·m
• Hỗ trợ ống và ống mềm: Tránh tải thân khớp nối với lực kéo hoặc uốn; sử dụng giảm căng hoặc kẹp ống để giảm ứng suất cơ học trên các kết nối.
• Định hướng và khả năng tiếp cận: Lắp khớp nối ở nơi dễ tiếp cận để kết nối/ngắt kết nối và kiểm tra. Ở các khu vực ô nhiễm cao, xem xét sử dụng nắp bảo vệ hoặc lưới lọc phía thượng lưu.
• Kiểm tra rò rỉ ban đầu: Sau khi lắp đặt, áp suất hệ thống và thực hiện kiểm tra rò rỉ. Sử dụng dung dịch xà phòng hoặc máy dò rò rỉ điện tử để kiểm tra các kết nối ren và thân khớp nối. Siết chặt hoặc niêm phong lại nếu cần.

Hướng dẫn Bảo trì và Chăm sóc

Một lịch trình bảo trì có kế hoạch giúp ngăn ngừa hỏng hóc và giữ cho Khớp nối SF ZNDC hoạt động hiệu quả. Hướng dẫn bảo trì chuyên nghiệp sau đây dành cho các đội bảo trì công nghiệp.

Kiểm tra Định kỳ (Hàng tuần đến Hàng tháng)

• Kiểm tra trực quan các khớp nối xem có hư hỏng bên ngoài, bong tróc mạ crôm hoặc ăn mòn nặng không.
• Kiểm tra rò rỉ rõ ràng trong quá trình vận hành bình thường và ngay sau các chu kỳ kết nối/ngắt kết nối.
• Xác nhận rằng các cơ chế khóa và thả hoạt động trơn tru và van mở hoàn toàn khi cắm phích.

Bảo trì Phòng ngừa (Hàng quý hoặc Dựa trên Sử dụng)

• Tháo khớp nối khỏi dịch vụ và tháo rời theo hướng dẫn của nhà sản xuất. Kiểm tra gioăng nội tại, lò xo và poppet xem có mòn hoặc biến dạng không.
• Làm sạch các đoạn thông bên trong bằng vải không xơ và dung môi nhẹ tương thích với vật liệu gioăng (ví dụ: cồn isopropyl cho NBR, tránh các dung môi mạnh làm hỏng elastomer).
• Thay gioăng nếu cứng, nứt hoặc sưng. Giữ bộ phụ tùng (vòng chữ O/ghế/lò xo) cho mỗi kích cỡ khớp nối trong dịch vụ.
• Bôi trơn nhẹ các bề mặt tiếp xúc kim loại với kim loại bằng một lớp màng mỏng của chất bôi trơn tương thích với máy nén hoặc mỡ được phê duyệt; tránh dầu gốc dầu mỏ có thể ảnh hưởng đến gioăng trừ khi chúng tương thích với dầu.

Quy trình Thay thế Gioăng (Điển hình)

1. Giảm áp và cách ly hệ thống. Đảm bảo không còn áp suất dư trong đường ống.
2. Tháo vít khớp nối khỏi đường ống hoặc tháo khỏi manifold.
3. Tháo rời kẹp giữ, lò xo và poppet theo hướng dẫn sản phẩm.
4. Tháo và kiểm tra các phần tử niêm phong. Thay bằng gioăng mới có vật liệu và độ cứng được chỉ định.
5. Lắp ráp lại các thành phần theo đúng thứ tự và siết chặt các ốc vít đến các giá trị được chỉ định.
6. Thực hiện kiểm tra rò rỉ và chức năng dưới áp suất làm việc dự kiến.

Lưu trữ và Xử lý

• Lưu trữ khớp nối trong điều kiện khô, không bụi, tránh ánh nắng trực tiếp để tránh suy thoái elastomer.
• Sử dụng nắp bảo vệ bụi để giữ các đoạn thông bên trong sạch sẽ khi khớp nối không hoạt động hoặc vận chuyển.
• Gắn nhãn phụ tùng và khớp các gioăng thay thế với mô hình phù hợp (SF 20/30/40) để tránh lỗi lắp đặt.

Khắc phục Sự cố Thường gặp

Ngay cả với lắp đặt và bảo trì đúng, khớp nối có thể gặp vấn đề. Hướng dẫn khắc phục sự cố sau giúp chẩn đoán các vấn đề phổ biến và các hành động khắc phục được khuyến nghị.

Rò rỉ tại Kết nối Ren

• Nguyên nhân có thể: Chất bịt kín ren không đủ hoặc ren bị hỏng.
• Hành động: Giảm áp, tháo khớp nối, làm sạch ren, áp dụng băng PTFE hoặc chất bịt kín ren thích hợp và lắp lại đến mô-men xoắn được khuyến nghị. Thay phụ kiện nếu ren bị hỏng.

Rò rỉ Giữa Thân Khớp nối và Phích (Trong khi Sử dụng)

• Nguyên nhân có thể: Gioăng mũi phích mòn hoặc hỏng, ghế poppet bị hỏng, hoặc mảnh vụn ngăn cản giao phối hoàn toàn.
• Hành động: Kiểm tra mặt giao phối của phích và khớp nối, làm sạch hoặc thay gioăng, và xác minh hình dạng phích đúng và độ sâu cắm.

Khớp nối Không Mở (Không có Dòng chảy khi Cắm Phích)

• Nguyên nhân có thể: Poppet bị kẹt do mảnh vụn, ăn mòn hoặc lò xo bị hỏng.
• Hành động: Tháo rời, làm sạch các bộ phận bên trong, kiểm tra gãy lò xo và thay thế các thành phần nếu cần.

Khó Ngắt kết nối Phích

• Nguyên nhân có thể: Ăn mòn hoặc hạt ngoại lai trong cơ chế thả, hoặc bôi trơn không đủ.
• Hành động: Làm sạch vòng thả, kiểm tra các thành phần bị uốn cong; bôi trơn nhẹ các bề mặt thả bằng chất bôi trơn được phê duyệt.

Hỏng Gioăng Sớm

• Nguyên nhân có thể: Chất lỏng không tương thích, tiếp xúc hóa chất, hoặc nhiệt độ quá mức.
• Hành động: Xác định chất lỏng dịch vụ và tiếp xúc nhiệt độ; chuyển sang elastomer tương thích (ví dụ: Viton) và đánh giá lại giới hạn vận hành.

Danh sách Kiểm tra Lựa chọn và Chỉ định

Khi chỉ định Khớp nối SF ZNDC trong thiết kế hoặc thông số mua sắm, bao gồm các mục sau để đảm bảo tính tương thích và vận hành đáng tin cậy:

• Số mô hình (SF 20, SF 30, SF 40) với kích thước và giới tính ren (đực/cái).
• Loại ren: xác nhận PT (BSPT) hoặc chỉ định bộ chuyển đổi nếu sử dụng NPT trong cơ sở.
• Loại phương tiện: khí, nước, dầu — chỉ định nếu có chất lỏng hoặc phụ gia mạnh.
• Phạm vi nhiệt độ dự kiến trong dịch vụ và liệu có cần gioăng thay thế (FKM/Viton, EPDM, PTFE) không.
• Yêu cầu định mức áp suất (đảm bảo không vượt quá 150 psi cho Khớp nối SF ZNDC tiêu chuẩn).
• Tùy chọn vật liệu: ZnDC mạ crôm so với đồng so với thép không gỉ tùy thuộc vào yêu cầu chống ăn mòn và vệ sinh.
• Dung lượng dòng chảy yêu cầu; sử dụng các giá trị SCFM/Cv danh định để xác nhận khớp nối không gây giảm áp quá mức.
• Số lượng bộ gioăng phụ tùng và khoảng thời gian bảo trì được khuyến nghị.

Cân nhắc An toàn

Làm việc với khí và chất lỏng áp suất mang lại những nguy cơ vốn có. Tuân thủ các thực hành an toàn sau khi sử dụng các đơn vị Khớp nối SF ZNDC:

• Luôn giảm áp và cách ly các đường ống trước khi ngắt khớp nối hoặc thực hiện bảo trì.
• Đeo thiết bị bảo vệ cá nhân (PPE) phù hợp: bảo vệ mắt, găng tay và bảo vệ thính giác nơi có tiếng ồn trong quá trình giảm áp nhanh.
• Cảnh giác với việc phóng ra tốc độ cao của ống mềm hoặc phụ kiện khi ngắt kết nối áp suất đột ngột. Sử dụng kẹp ống an toàn và vòng giữ.
• Không vượt quá giới hạn áp suất và nhiệt độ định mức của khớp nối; áp suất quá mức có thể gây hỏng hóc nghiêm trọng và thương tích cơ thể.
• Khi thay đổi phương tiện (ví dụ: chuyển từ khí sang dầu), xả hệ thống để loại bỏ chất gây ô nhiễm còn lại và xác minh tính tương thích của gioăng.

Mua sắm và Chi phí Vòng đời

Một cách tiếp cận chi phí vòng đời nên xem xét giá mua, lắp đặt, tuổi thọ dịch vụ dự kiến, khoảng thời gian bảo trì và phụ tùng. Thân ZnDC thường cung cấp chi phí ban đầu thấp nhưng có thể yêu cầu thay thế thường xuyên hơn trong môi trường khắc nghiệt. Các yếu tố chi phí chính bao gồm:

• Lựa chọn vật liệu: Thép không gỉ tăng chi phí đơn vị nhưng giảm tần suất thay thế trong môi trường khắc nghiệt.
• Vật liệu gioăng: Elastomer đặc biệt (Viton, EPDM) làm tăng chi phí ban đầu nhưng ngăn ngừa hỏng sớm trong phương tiện đòi hỏi hoặc nhiệt độ cao hơn.
• Thời gian ngừng máy và bảo trì: Chọn khớp nối giảm thiểu bảo trì ngoài kế hoạch cho các quy trình quan trọng.

Cân nhắc Môi trường và Quy định

Mặc dù Khớp nối SF ZNDC chủ yếu là một phụ kiện cơ học dạng thẳng, người dùng nên xem xét các kiểm soát môi trường và yêu cầu quy định áp dụng cho ngành của họ:

• Đối với các ứng dụng thực phẩm, đồ uống hoặc dược phẩm, đảm bảo vật liệu và gioăng đáp ứng các yêu cầu quy định cho tiếp xúc với nước uống hoặc thực phẩm. ZnDC tiêu chuẩn với mạ crôm có thể không được chấp nhận; chỉ định thép không gỉ và gioăng tuân thủ FDA khi cần.
• Đối với lắp đặt ngoài trời hoặc ven biển, nên chỉ định vật liệu chống ăn mòn (đồng hoặc thép không gỉ) và lớp phủ bảo vệ bổ sung để tránh ăn mòn điện hóa và hỏng mạ.
• Đối với môi trường dễ nổ hoặc bụi, đảm bảo việc thả và kích hoạt khớp nối không tạo ra nguồn đánh lửa; tham khảo các tiêu chuẩn kỹ thuật an toàn liên quan đến ứng dụng.

Câu hỏi Thường gặp (FAQ)

H: Khớp nối SF ZNDC có thể được sử dụng cho hơi nước nhiệt độ cao không?
Đ: Không. Khớp nối SF ZNDC tiêu chuẩn được định mức cho 0–60°C với gioăng NBR. Các ứng dụng hơi nước yêu cầu vật liệu định mức nhiệt độ cao hơn và hợp chất gioăng (ví dụ: PTFE hoặc silicone) và vật liệu thân có khả năng chịu nhiệt độ cao kéo dài.

H: Khớp nối SF ZNDC có tương thích với dầu thủy lực dưới áp suất không?
Đ: Khớp nối có thể sử dụng với dầu gốc khoáng trong giới hạn áp suất và nhiệt độ định mức, nhưng nó không phải là khớp nối thủy lực áp suất cao. Đối với các hệ thống thủy lực trên 150 psi, hãy chọn khớp nối được định mức cụ thể cho dịch vụ thủy lực.

H: Có bộ gioăng thay thế không?
Đ: Có — bộ gioăng nội tại (NBR hoặc elastomer thay thế) và lò xo/vòng giữ thường được cung cấp dưới dạng phụ tùng dịch vụ. Duy trì kho phụ tùng để hỗ trợ bảo trì theo lịch trình.

Kết luận

Khớp nối SF ZNDC là một khớp nối nhanh một chiều thiết thực, tiết kiệm chi phí phù hợp cho nhiều ứng dụng khí nén, nước và dầu nhẹ. Thân hợp kim kẽm đúc mạ crôm của nó cung cấp sự cân bằng giữa khả năng chi trả và độ bền đủ cho nhiều môi trường công nghiệp trong nhà. Van nội tại tự động tích hợp giảm thiểu mất phương tiện và đơn giản hóa các hoạt động hàng ngày nơi diễn ra các trao đổi công cụ thường xuyên. Lựa chọn mô hình đúng (SF 20, SF 30, SF 40), tuân thủ mô-men xoắn lắp đặt và tiêu chuẩn ren (PT/BSPT), và một chương trình bảo trì chủ động bao gồm kiểm tra và thay thế gioăng định kỳ sẽ tối đa hóa tuổi thọ và độ tin cậy.

Đối với các môi trường có hóa chất mạnh, độ ẩm cao, nhiệt độ cao hoặc yêu cầu áp suất cao, hãy đánh giá các biến thể đồng hoặc thép không gỉ và vật liệu gioăng thay thế như Viton. Khi được chỉ định và bảo trì đúng cách, Khớp nối SF ZNDC mang lại hiệu suất đáng tin cậy và chi phí sở hữu tổng thể thấp cho nhiều hệ thống phân phối khí nén và chất lỏng nhẹ.

Nếu bạn yêu cầu bản vẽ kỹ thuật cụ thể, đường cong giảm áp hoặc kiểm tra tính tương thích cho một chế độ chất lỏng hoặc nhiệt độ chuyên biệt, hãy tham khảo bảng dữ liệu kỹ thuật của nhà sản xuất hoặc liên hệ với kỹ sư ứng dụng có trình độ để xác minh tính phù hợp cho trường hợp sử dụng chính xác của bạn.
